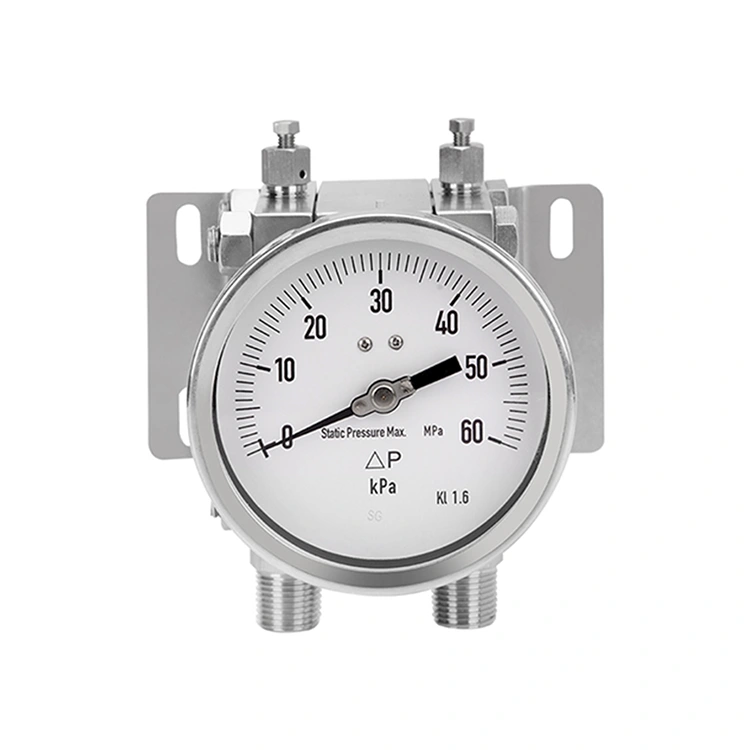

Цельнометаллическая камера для среды обеспечивает превосходную устойчивость к коррозии и условиям высокого давления, что делает ее идеальной для широкого спектра технологических применений. Манометр дифференциального давления точно измеряет разницу давления между двумя точками, обеспечивая точные показания, которые имеют решающее значение для управления и мониторинга процесса.
Модель DP73 — универсальное и надежное решение, соответствующее высоким стандартам перерабатывающей промышленности. Его цельнометаллическая конструкция обеспечивает длительную работу, а возможности прецизионных измерений обеспечивают точность, необходимую для поддержания оптимальных условий технологического процесса.
Независимо от того, работаете ли вы в химической, нефтехимической, фармацевтической или пищевой промышленности, наш манометр дифференциального давления в цельнометаллической камере модели DP73 станет вашим надежным партнером в области управления и мониторинга технологических процессов. Доверьте нам качество, надежность и точность в ваших технологических процессах.
● Для газообразных и жидких агрессивных сред, не обладающих высокой вязкостью и кристаллизацией, а также в агрессивных средах.
● Мониторинг и управление насосами
● Мониторинг фильтров
● Измерение уровня в закрытых емкостях.
● Диапазон измерения перепада давления от -1...+30 бар [-14,5...435 фунтов на квадратный дюйм] до 0...40 бар [0...580 фунтов на квадратный дюйм]
● Высокое рабочее давление (статическое давление) и высокая защита от перегрузок, по выбору: 40 бар [580 фунтов на квадратный дюйм], 100 бар [1450 фунтов на квадратный дюйм], 250 бар [3625 фунтов на квадратный дюйм], 400 бар [5800 фунтов на квадратный дюйм] и 650 бар [9425 фунтов на квадратный дюйм]
● Трансмиссионная жидкость в измерительной камере демпфирует индикатор в случае сильных изменений скорости давления.
● Модель DP73M: версия из монеля.
■ Давление p1 и p2 действует на сторонах ⊕ и ⊖ измерительной камеры.
■ Камеры рабочей среды отделены от измерительной камеры, заполненной трансмиссионной жидкостью, по одному мембранному элементу каждая.
■ Разница давлений между сторонами ⊕ и ⊖ отклоняет диафрагму стороны ⊕ и вытесняет трансмиссионную жидкость.
■ Отклонение передается на движение через звено.
■ Движение преобразует отклонение во вращение указателя. Безопасность от перегрузки Благодаря точкам приема нагрузки с металлическими опорами для мембранных элементов прибор выдерживает очень высокое рабочее давление с номинальным давлением PN 40 ... PN 650 (40 ... 650 бар [580 ... 9425 фунтов на квадратный дюйм]). ).
Стандартный
|
Дизайн
|
ЭН837-3 Мембранные и капсульные манометры, размеры, метрология, требования и испытания.
ОТ 16003 Приборы для измерения перепада давления |
|
Номинальный размер (мм) |
100，160 |
|
Окно |
Ламинированное безопасное стекло |
|
Место подключения |
Нижнее крепление (радиальное) Другие места подключения по запросу |
|
Случай
|
Дизайн Уровень безопасности «S1» по EN 837-1: с противовыбросовым устройством.
Материал Нержавеющая сталь 1.4404 (316L) Нержавеющая сталь 1.4571 (316Ti) |
|
Наполнение корпуса
|
■ Без ■ Смесь глицерина и воды ■ Инструменты с силиконовым маслом, наполненные корпусом, с компенсационным клапаном для удаления воздуха из корпуса. |
|
Вентиляция медиакамер
|
Диапазон измерения ≤ 0,25 бар [3,63 фунта на кв. дюйм] С вентиляцией
Диапазон > 0,25 бар [3,63 фунта на кв. дюйм] ■ Без ■ С вентиляцией |
| Движение |
Нержавеющая сталь |
|
Измерительный элемент |
Тип измерительного элемента 2 мембранных элемента с трансмиссионной жидкостью |
|
Материал |
Мембранный элемент Диапазон ≤ 0,25 бар [3,63 фунта на кв. дюйм] ■ Нержавеющая сталь 316L ■ Хастеллой C276
Диапазон > 0,25 бар [3,63 фунта на кв. дюйм] ■ Нержавеющая сталь 316L/сплав NiCr (Инконель) ■ Хастеллой C276 |
|
Характеристики точности |
Класс точности ■ 1,6 ■ 2,5 ■ 1.0 (требуется проверка приложения) |
|
Настройка нулевой точки |
Инструменты с корпусным наполнением ■ Без ■ Внешняя настройка
Инструменты без наполнения корпуса ■ Без ■ Настройка с помощью регулируемого указателя |
|
Влияние статического давления |
В зависимости от диапазона шкалы и номинального давления |
|
Ошибка температуры |
При отклонении от эталонных условий в измерительной системе: ≤ ±0,5 % на 10 °C [≤ ±0,5 % на 18 °F] значения полной шкалы. |
|
Эталонные условия |
Температура окружающей среды +20 °C [+68 °F] |
Влияние статического давления
Другие присоединения к процессу по запросу
|
Материал
|
Измерительные фланцы с технологическим присоединением ■ Нержавеющая сталь 316L ■ Хастеллой C276 |
|
Уплотнение |
ФПМ/ФКМ |
|
Вентиляция медиакамер |
■ Нержавеющая сталь 316L ■ Хастеллой C276 |
|
Мембранный элемент |
■ Нержавеющая сталь 316L ■ Хастеллой C276 |
Материал (в контакте с окружающей средой)
Другие версии
■ Не содержит масла и смазки
■ Для работы без кислорода, масла и смазки.
■ Для водорода
■ Не содержит силикона
■ Согласно NACE MR 0175/ISO 15156, использование в средах, содержащих H₂S, при добыче нефти и газа.
■ Согласно NACE 2) MR 0103 / ISO 17945, металлы, устойчивые к сульфидному растрескиванию под напряжением.
■ С пламегасителем предварительной объемной дефлаграции 3) для подключения к зоне 0 (EPL Ga)
■ Манометр дифференциального давления с переключающими контактами, высокая защита от перегрузки,
■ Манометр дифференциального давления с электрическим выходным сигналом, высокая защита от перегрузок.
