● Приборы для измерения температуры общего назначения для газообразных, жидких и высоковязких технологических сред в жестких рабочих условиях.
● Холодильная промышленность
● Машиностроение
● Корпус и шток изготовлены из нержавеющей стали.
● Конструкция согласно EN 13190.
● Различные варианты подключения и монтажа.
● С капилляром
● С различными фиксированными соединениями
|
Дизайн |
ЭН13190 |
|
Принцип измерения |
Система трубок Бурдона |
|
Номинальный размер в мм |
63, 100, 150 |
|
Конструкция подключения |
1, простой стержень (без резьбы) 2, гайка с наружной резьбой 3, накидная гайка 4, компрессионный фитинг (скользящий по штоку) 5, накидная гайка с фитингом 6, компрессионный фитинг (скользящий по капилляру) |
|
Единица измерения (диапазон шкалы) |
°С Вариант: ■ °Ф ■ °C/°F (двойная шкала) ■ °F/°C (двойная шкала) |
|
Технологическое присоединение |
■ Гладкая, без резьбы ■ Г ½ Б ■ ½ NPT ■ G ½ внутренняя резьба ■ внутренняя резьба ½ NPT ■ М20 х 1,5 ■ M24 x 1,5 внутренняя резьба другие по запросу |
|
Класс точности |
Класс 2 |
|
Диаметр штока |
8 мм, нержавеющая сталь 316L |
|
Вариант |
■ 6 мм ■ 6,35 мм ■ 8 мм ■ 10 мм ■ 12 мм Другие по запросу |
|
Корпус, безель |
Нержавеющая сталь 304 Вариант: Нержавеющая сталь 316L |
|
Связь |
Нержавеющая сталь 316L |
|
Окно |
Приборное стекло: 100, 150 Прозрачный пластик: 63 Вариант: Многослойное безопасное стекло, прозрачный небьющийся пластик. |
|
Циферблат |
Белый алюминий, черные буквы. |
|
Указатель |
Алюминий, черный |
|
Капиллярный вход |
Назад или снизу |
|
капиллярный |
Длина по требованию заказчика (макс. 10 м), Ø 2 мм, нержавеющая сталь 1.4571, радиус изгиба не менее 6 мм. |
|
Допустимое рабочее давление на шток |
макс. 25 бар, статическое |
|
Защита от проникновения |
IP65 согласно МЭК 60259/МЭК 529 |
|
Условия эксплуатации |
Диапазон температур окружающей среды (в корпусе) 0 ... +40 °С макс. (другие по запросу) |
|
Диапазон температур хранения |
Без демпфирования жидкости ■ -50 ... +70 ° C с жидкостным демпфированием, совместимым с пищевыми продуктами С демпфированием жидкости ■ -50 ... +60 ° C |
Градуировка шкалы по стандарту CSHERUN
|
Диапазон шкалы в ℃ |
Диапазон измерения в ℃ |
Расстояние шкалы в ℃ |
|
-60 … +40 |
-50 … +30 |
1 |
|
-40 … +60 |
-30 … +50 |
1 |
|
-30 …+50 |
-20 …+40 |
1 |
|
-20… +60 |
-10… +50 |
1 |
|
-20… +80 |
-10… +70 |
1 |
|
0 … 60 |
10… 50 |
1 |
|
0 … 80 |
10 …70 |
1 |
|
0 … 100 |
10 … 90 |
1 |
|
0 … 120 |
10… 110 |
2 |
|
0 … 160 |
20… 140 |
2 |
|
0 … 200 |
20… 180 |
2 |
|
0 … 250 |
30… 220 |
5 |
|
0… 300 |
30… 270 |
10 |
|
0 … 400 |
50… 350 |
10 |
63 мм

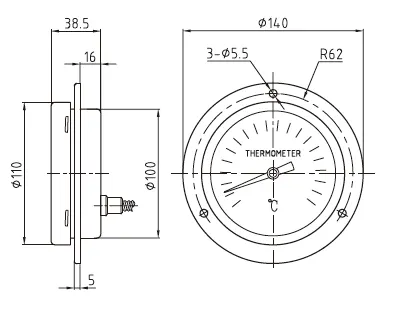

100 мм
150 мм
