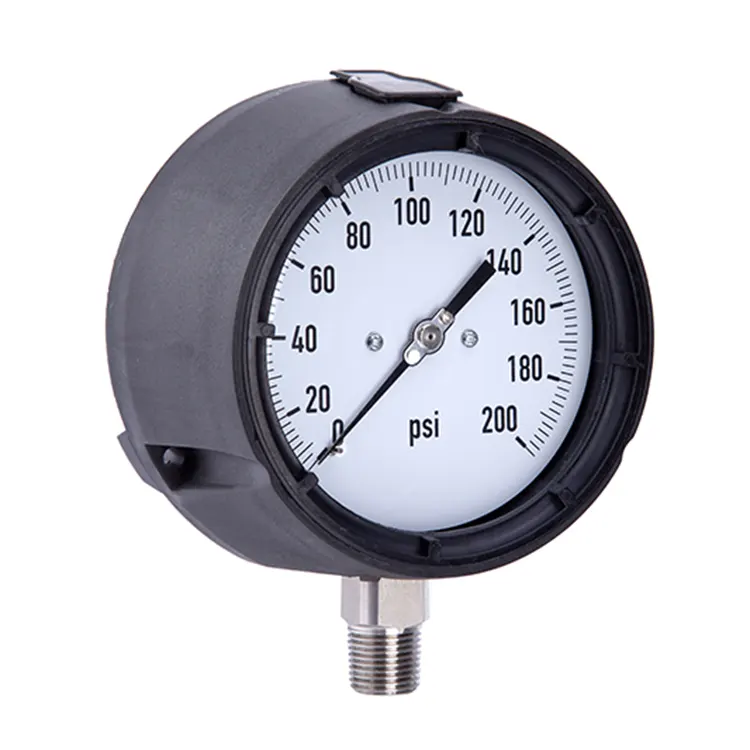

Усовершенствованный технологический манометр, производимый в Китае, в основном используется для измерения давления газа, предлагая возможности измерения микродавления и в определенной степени защиту от избыточного давления. Этот манометр, изготовленный из нержавеющей стали и заключенный в корпус из фенольных материалов, отличается исключительной стабильностью при циклических нагрузках и ударопрочностью.
Безопасная версия технологического манометра имеет прочную перегородку, разработанную в соответствии с требованиями и условиями испытаний ASME B 40.100. Кроме того, он включает в себя наполнитель корпуса, способный выдерживать высокие динамические нагрузки и вибрацию, что делает его пригодным для широкого спектра применений. Диапазон шкалы варьируется от 0 до 10 фунтов на квадратный дюйм до 0 до 30 000 фунтов на квадратный дюйм [от 0 до 0,6 бар до 0 до 2 000 бар], что обеспечивает универсальность для различных задач измерения давления.
Манометр процесса CSHERUN идеально подходит для применений, связанных с высокодинамическими нагрузками от давления и вибрациями. Он подходит для измерения газообразных и жидких агрессивных сред, не обладающих высокой вязкостью и не кристаллизующихся, даже в суровых условиях. Этот датчик отлично подходит для перерабатывающей промышленности, включая строительство заводов, химическую и нефтехимическую промышленность, электростанции, горнодобывающую промышленность, как на суше, так и на море, а также в экологических технологиях. Кроме того, он хорошо подходит для машиностроения и общего строительства предприятий.
● Для применений с высокими динамическими нагрузками и вибрациями.
● Для газообразных и жидких агрессивных сред, не обладающих высокой вязкостью и кристаллизацией, а также в агрессивных средах.
● Перерабатывающая промышленность: строительство заводов, химическая промышленность, нефтехимическая промышленность, электростанции, горнодобывающая промышленность, наземные и морские технологии и экологические технологии.
● Машиностроение и общезаводское строительство.
● Отличная устойчивость к нагрузкам и ударопрочность.
● Безопасная версия со сплошной перегородкой, разработанная в соответствии с требованиями и условиями испытаний ASME B 40.100.
● С заполнением корпуса для применений с высокими динамическими нагрузками и вибрациями.
● Диапазон шкалы от 0…10 до 0…30 000 фунтов на квадратный дюйм [от 0…0,6 до 0…2000 бар]
|
Максимальное значение шкалы манометра (бар) |
≤25 |
от <25 до <600 |
от <600 до <1000 |
|
Количество циклов давления |
120 000 |
100 000 |
30 000 |
|
Дизайн |
АСМЭ Б40.100 |
|
Номинальный размер в мм |
115, 160 |
|
Класс точности |
±0,5% < 1600 бар ±1% >1600 бар |
|
Диапазоны масштабов |
от 0 … 0,06 до 0 … 2000 бар |
|
Ограничение давления
|
Постоянно: Полное значение шкалы. Колебание: 0,9 x значение полной шкалы. Кратковременное: 1,5-кратное значение полной шкалы. |
|
Допустимая температура
|
Окружающий: -40…+60 °С (без наполнения) -20…+60°С (глицериновый наполнитель)
Среда: -20…+100°С |
|
Температурный эффект |
При отклонении от эталонных условий в измерительной системе: ≤ ±0,4 % на 18 °F [≤ ±0,4 % на 10 °C] значения полной шкалы. |
|
Защита от проникновения согласно IEC/EN 60529 |
IP54 IP65 |
|
Технологическое присоединение
|
Нержавеющая сталь 316L Монель, Хастеллой C (опционально) 1/4NPT или 1/2NPT (папа) 1/4G или 1/2G (мужской) |
|
Место подключения |
Нижнее крепление Нижнее заднее крепление |
|
Капсульный элемент |
Нержавеющая сталь 316L |
|
Движение |
Нержавеющая сталь |
|
Циферблат |
Алюминий |
|
Указатель |
Алюминий, черный |
|
Случай |
Термопластик, черный, с массивной перегородкой и выдувной задней стенкой. |
|
Окно |
Пластик |
|
Кольцо |
Резьбовой безель |
■ Другое технологическое присоединение
■ Сборка на разделительных диафрагмах, см. обзор мембранных разделителей.
■ Комплект адаптеров для монтажа на панели
■ Окно: приборное стекло или многослойное безопасное стекло.
■ Расположение циферблата в соответствии с требованиями заказчика
■ Заполнение корпуса силиконом
