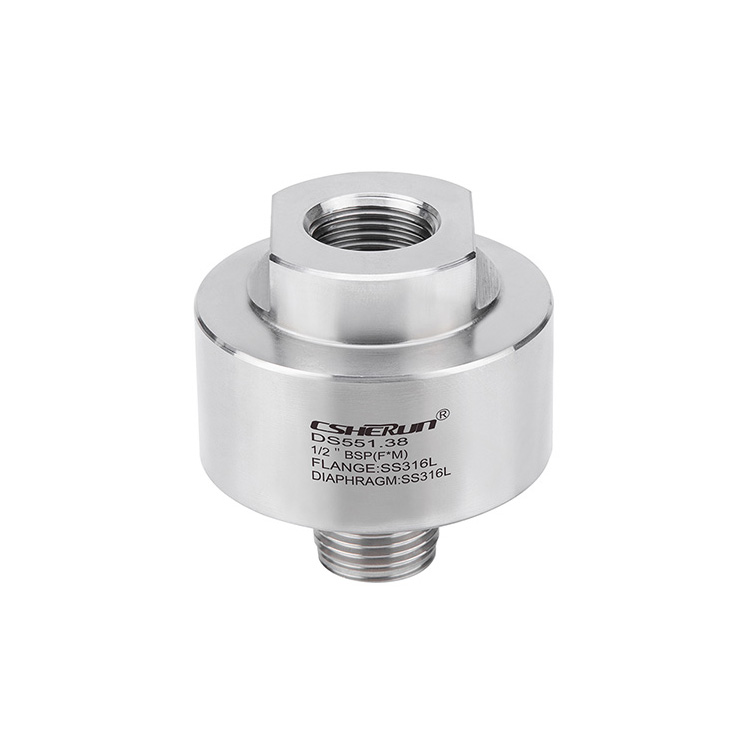

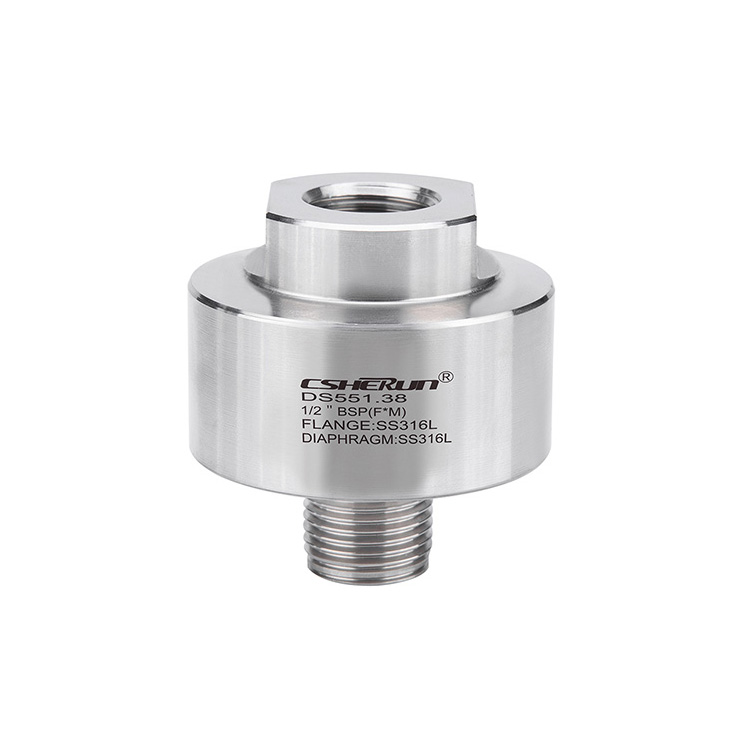

Привинчиваемое соединение процесса, уплотнения диафрагмы

Model:DS551.38

Приложения● Стандартные приложения в промышленности процессов● Подходит для коррозийного, загрязненного или гетерогенного давления.Специальные функции● Дизайн с внутренней диафрагмой, верхним и нижним корпусом.● Нет герметизации● Excellent cost-performance ratioОписаниеРейтинг давления50 ℃ давление ......

Отправить запрос

Описание продукта

Приложения

● Стандартные приложения в промышленности процессов

● Подходит для коррозийного, загрязненного или гетерогенного давления.

Специальные функции

● Дизайн с внутренней диафрагмой, верхним и нижним корпусом.

● Нет герметизации

● Excellent cost-performance ratio

Описание

Рейтинг давления	50 ℃ давление максимум 110Bar 100 ℃ давление максимально 100 баров 150 ℃ давление макс 90Bar 200 ℃ давление макс 82Bar
Диапазон давления	0 ... 0,6 МПа до 0 ... 9mpa
Верхнее корпус (соединение инструмента)	Материал из нержавеющей стали 316 л, г ½ самка
Диафрагма	Материал из нержавеющей стали 316 л, приваренная верхняя часть тела Эффективный диаметр DM диафрагмы DM = 50 мм
Более низкое корпус (процесс подключения)	Материал из нержавеющей стали 316 л, g ½ B Мужчина, Необязательно ½ NPT мужчина
Диапазон температуры давления	Процесс -10 ... +150 ℃ Амбиент -10 ... +40 ℃
Заполнить жидкость	КН2 Кремниевое масло

Пример монтажа модели уплотнения диафрагмы 990.38, непосредственно связанный с даткой давления EN837-1

Бурдонские давления давления

Рекомендуемая возможность комбинированной модели уплотнения диафрагмы DS551.38 с даткой давления с моделью Tube Tube Bourdon S.SW06.010.100/S.SW06.030.100

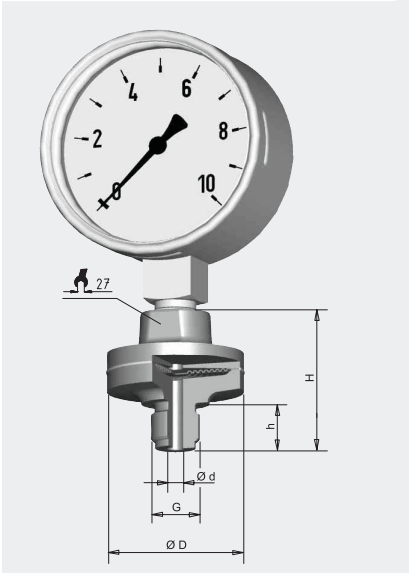

Размеры в мм

Процесс соединения g	Размеры в мм				Вес в кг
	D	d	H	h
G1/2b	59	7	60.5	20	0.48
1/2npt	59	7	59.5	19	0.48

Заказ информации

Модель / процесс подключения / заполнение жидкости / модели давления давления / диапазона давления / условий процесса
