Мембранное уплотнение с фланцевым соединением

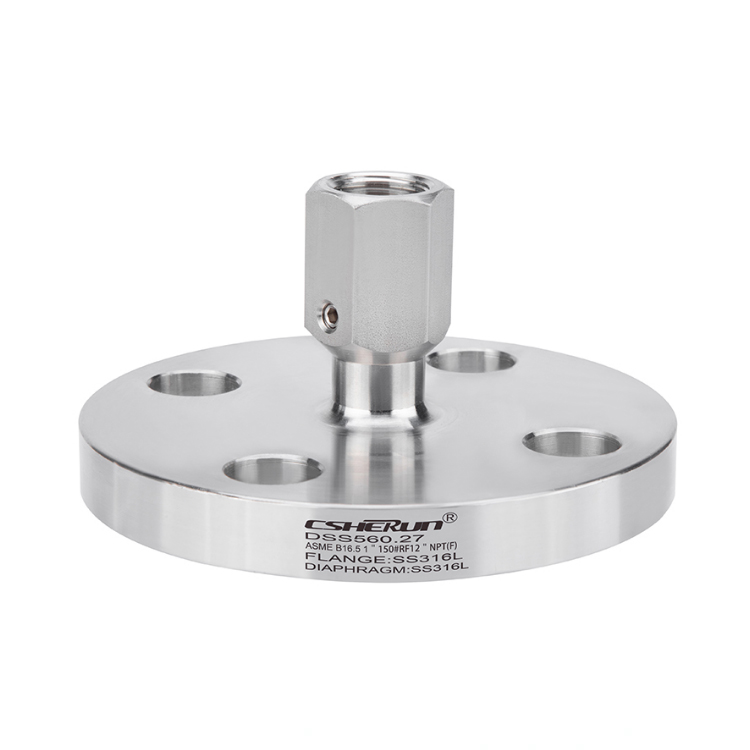

Представляем мембранный разделитель с фланцевым соединением — модель DS560: идеальное решение для измерения давления в суровых условиях

Мембранный разделитель модели DS560 оснащен фланцевым соединением, что позволяет легко установить и интегрировать его в существующие технологические системы. Его прочная конструкция и высококачественные материалы обеспечивают длительную работу и долговечность, что делает его идеальным выбором для широкого спектра промышленного применения.

Конструкция мембраны заподлицо с фланцевым соединением сводит к минимуму риск скопления и засорения среды, обеспечивая чистое и точное измерение давления. Эта функция особенно полезна в приложениях, связанных с вязкими средами или средами, содержащими частицы, гарантируя, что ваши измерения давления не будут скомпрометированы скоплением среды.

Как надежный производитель мембранных разделителей, мы стремимся предоставлять высококачественную продукцию и исключительное обслуживание клиентов. Разделительная диафрагма с фланцевым соединением разработана и изготовлена ​​в соответствии со строгими стандартами промышленного сектора, обеспечивая надежность и точность измерения давления.

Независимо от того, работаете ли вы в нефтегазовой, химической, энергетической или водоочистной промышленности, мембранный разделитель с фланцевым соединением (модель DS560) — это идеальное решение для измерения давления в суровых условиях. Свяжитесь с нами сегодня, чтобы узнать больше о китайских продуктах и ​​услугах CSHERUN.

Приложения

●Агрессивный, высоковязкий, кристаллизующийся или горячие СМИ

●Перерабатывающая промышленность

●Машиностроение и автоматизация

Специальные возможности

●Фланец с приваренной заподлицо мембраной.

●Общие стандарты и номинальные ширины доступный

●Широкий выбор различных материалов и комбинации материалов

Пример установки

Модель DSS560 с манометром, установленным непосредственно

Система разделительной диафрагмы

Системы разделительных диафрагм монтируются к существующим соединениям, которые привариваются к трубопроводу, технологическому реактору или резервуару. Диафрагма из соответствующего материала отделяет среду от измерительного прибора. Внутреннее пространство между диафрагмой и измерительным прибором полностью заполнено заполняющей жидкостью системы.

Измерительный элемент

Давление среды передается через эластичную диафрагму на заполняющую жидкость системы, а затем на измерительный прибор. Мембранный разделитель и его компоненты идеально согласованы друг с другом, что обеспечивает надежность измерений.

Тип крепления

Монтаж разделительной диафрагмы на измерительные приборы может осуществляться прямым соединением, при высоких температурах – через охлаждающий элемент или через гибкий капилляр.

Технические характеристики

Другие присоединения к процессу по запросу

Другие материалы для особых температур процесса по запросу.

Размеры в мм [дюймах]

Фланцевое соединение по DIN EN 1092-1, форма B

Другие размеры и более высокое номинальное давление по запросу.

Размеры в мм [дюймах]

Фланцевое соединение по ASME B16.5-2017, РФ

Фланцевое соединение по ГОСТ 33259, тип Б.

Другие размеры и более высокое номинальное давление по запросу.

Фланцевое соединение по API 6A, кольцевая канавка

Другие размеры и более высокое номинальное давление по запросу.

Фланцевое соединение по JIS B 2220, RF

Другие размеры и более высокое номинальное давление по запросу.

Мембранное уплотнение:

Модель разделительной диафрагмы / Присоединение к процессу (стандарт, размер фланца, номинальное давление, уплотнительная поверхность) / Сочетание материалов (верхняя часть разделительной диафрагмы, смачиваемые детали) / Уровень чистоты смачиваемых частей / Происхождение смачиваемых частей / Конструкция согласно NACE / Соединение с измерительный прибор / Сертификаты / Промывочное кольцо

Система разделительной диафрагмы:

Модель разделительной диафрагмы / Модель прибора измерения давления (согласно техническому паспорту) / Монтаж (прямой монтаж, охлаждающий элемент, капилляр) / Комбинация материалов (верхняя часть разделительной диафрагмы, детали, контактирующие с измеряемой средой) / Мин. и макс. температура процесса / Мин. и макс. температура окружающей среды / Работа в вакууме / Заполняющая жидкость системы / Сертификаты / Перепад высот / Уровень чистоты частей, контактирующих с рабочей средой / Происхождение частей, контактирующих с рабочей средой / Конструкция согласно NACE / Разделительная диафрагма для монтажа в зоне 0 / Кронштейн для монтажа прибора / Присоединение к процессу (стандартное, размер фланца) , номинальное давление, уплотнительная поверхность) / Промывочное кольцо
