Уплотнение диафрагмы с резьбовым соединением

Приложения

● Для агрессивных, горячих, коррозионных, экологически опасных или токсичных средств среды

● Нефтяная и газовая промышленность, химическая и нефтехимическая промышленность

● Очистка воды

● Универсальный в приложении

Специальные функции

● Процесс соединения с потоком

● Версия с внутренней диафрагмой, деталями уплотнения диафрагмы полностью сварена

● Большой выбор процесса соединений и материалов

● Подключение к промыванию. Доступны.

● Можно достичь высокого давления до 1000 бар [14 500 фунтов на квадратный дюйм]

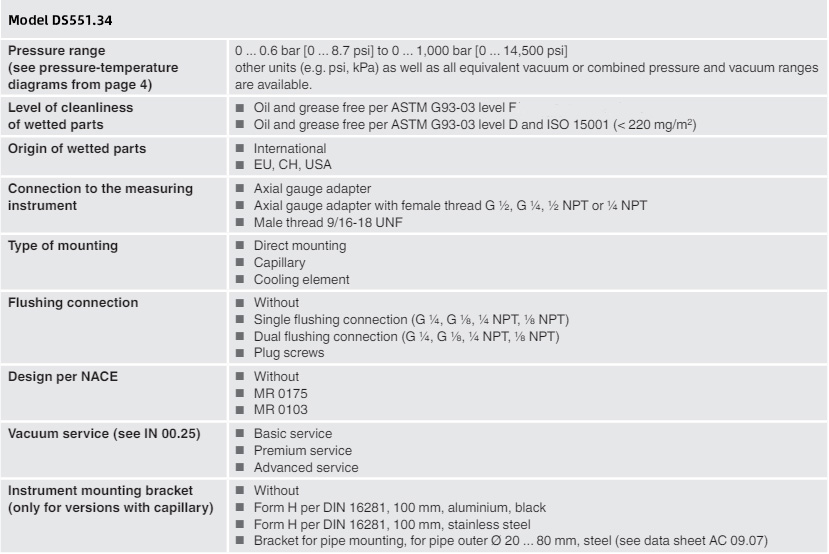

Спецификация

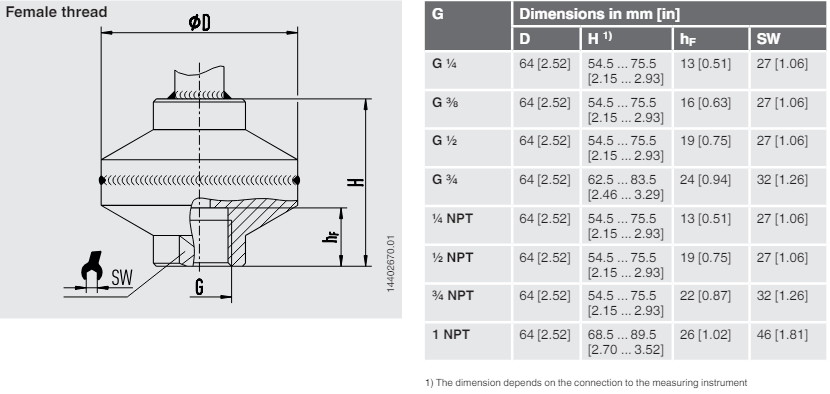

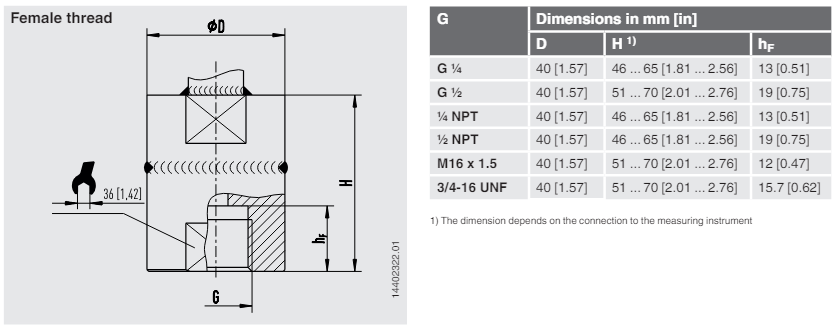

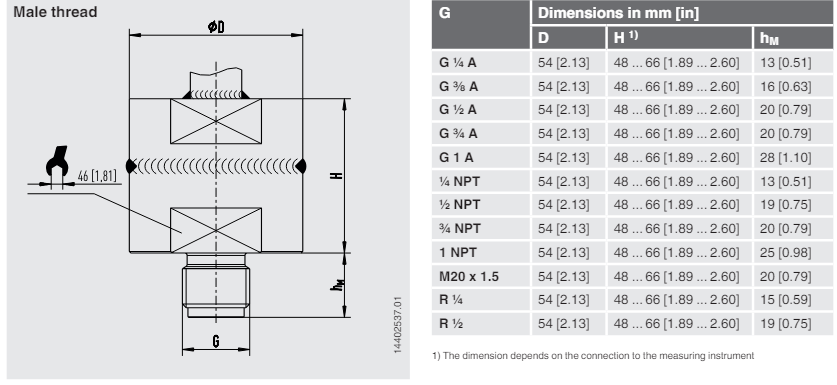

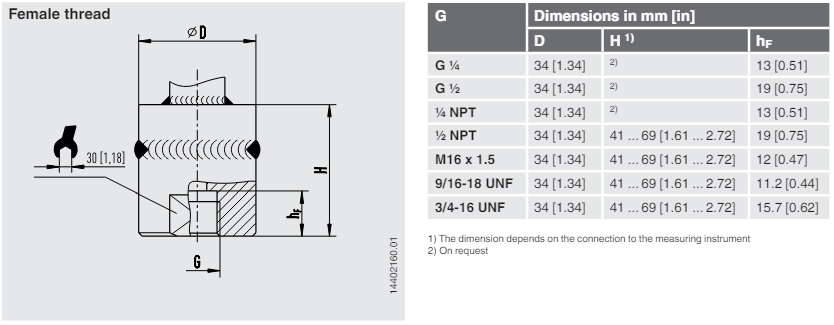

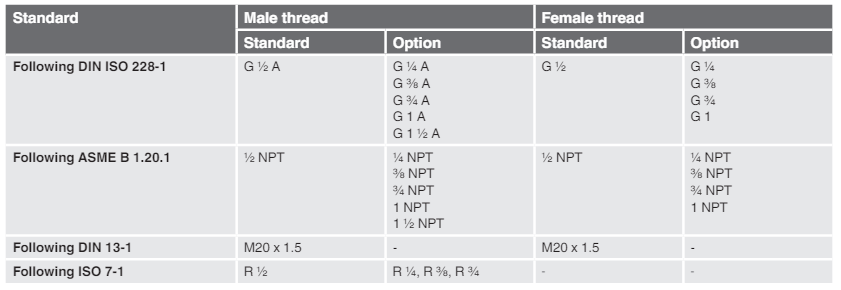

Процесс подключения

Другие подключения процесса по запросу

Допустимое номинальное давление (PN)

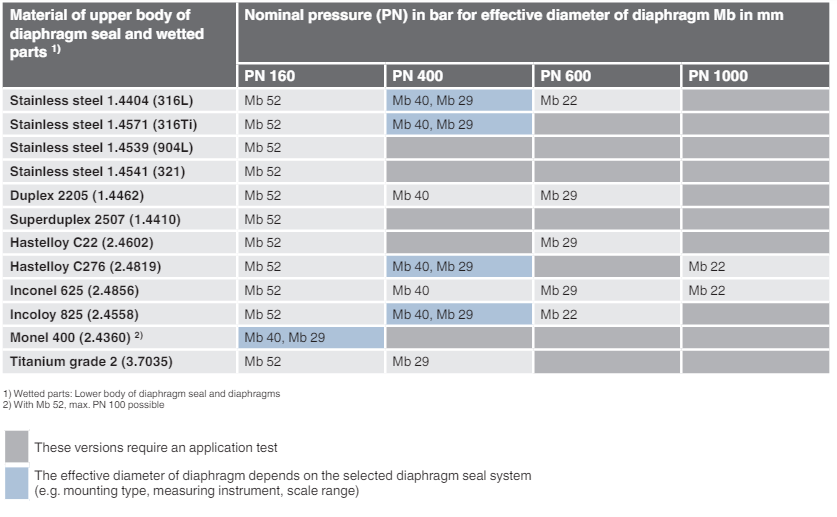

Допустимое номинальное давление (PN) системы уплотнения диафрагмы является результатом выбранного материала и зависит от эффективного диаметра диафрагмы уплотнения диафрагмы (см. Таблицу ниже). Кроме того, допустимое рейтинг давления/температуры должен быть принят во внимание. Для соответствующих диаграмм давления температуры.

Максимальная допустимая температура процесса системы уплотнения диафрагмы также ограничена методом соединения, жидкостью для заполнения системы и прибором измерения.

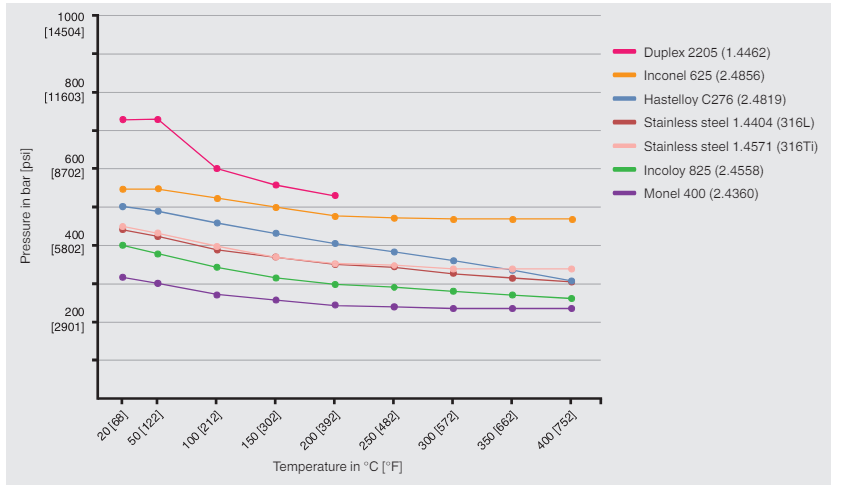

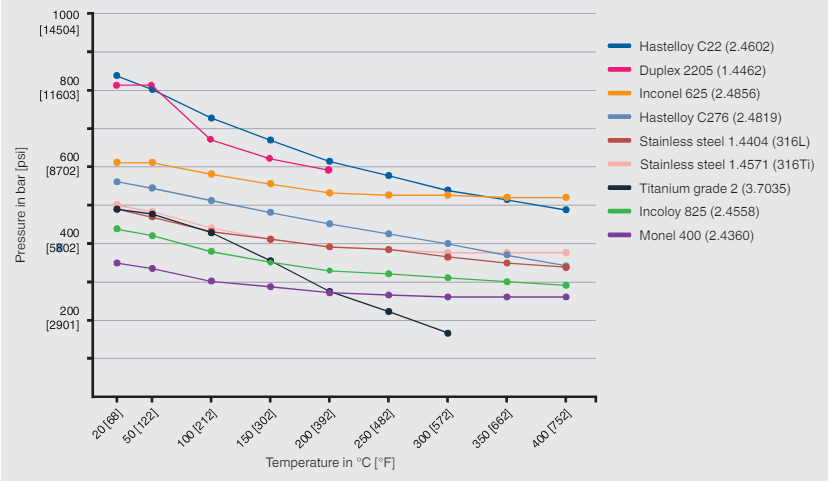

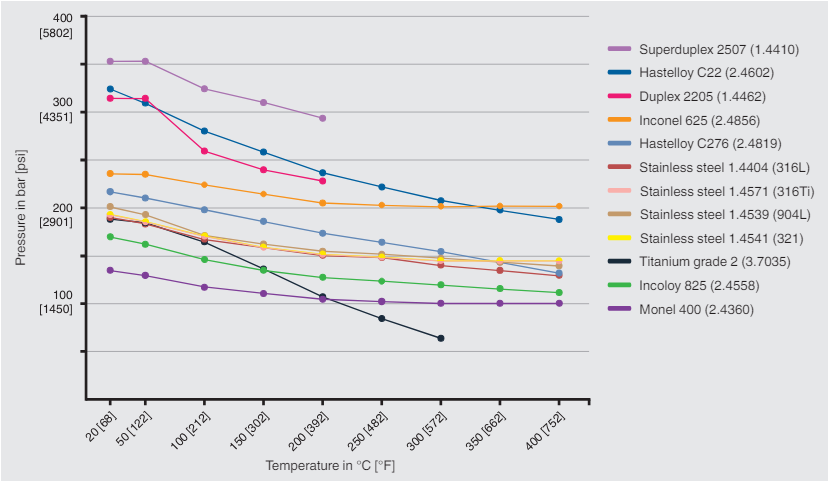

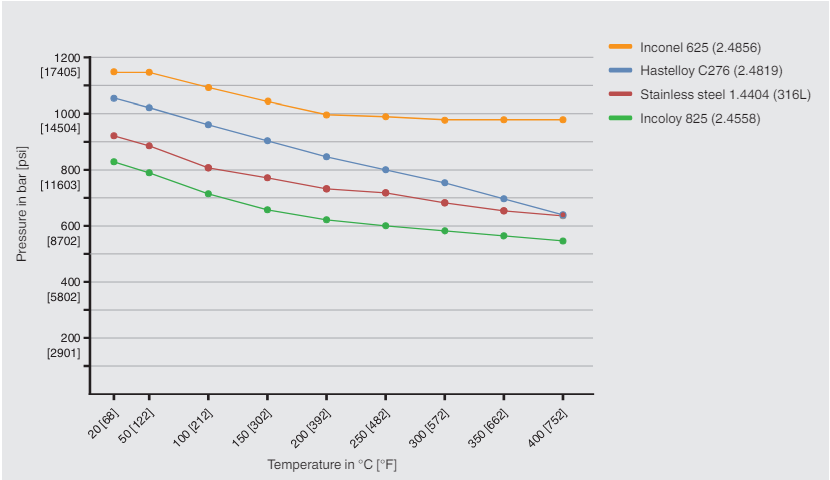

Диаграмма давления температуры

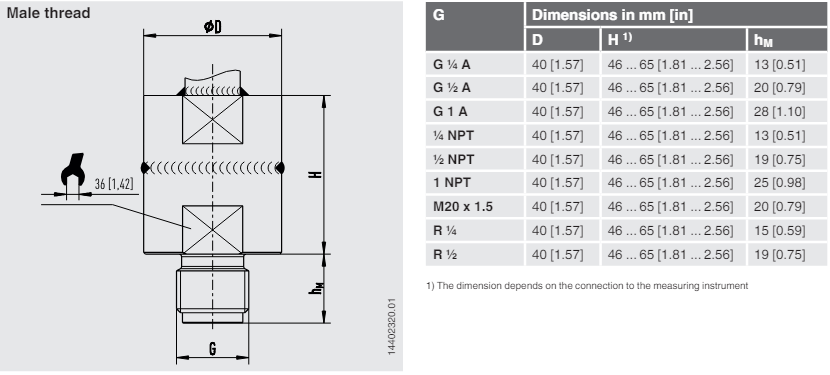

Эффективный диаметр диафрагмы MB 52 мм

Диаграмма давления температуры

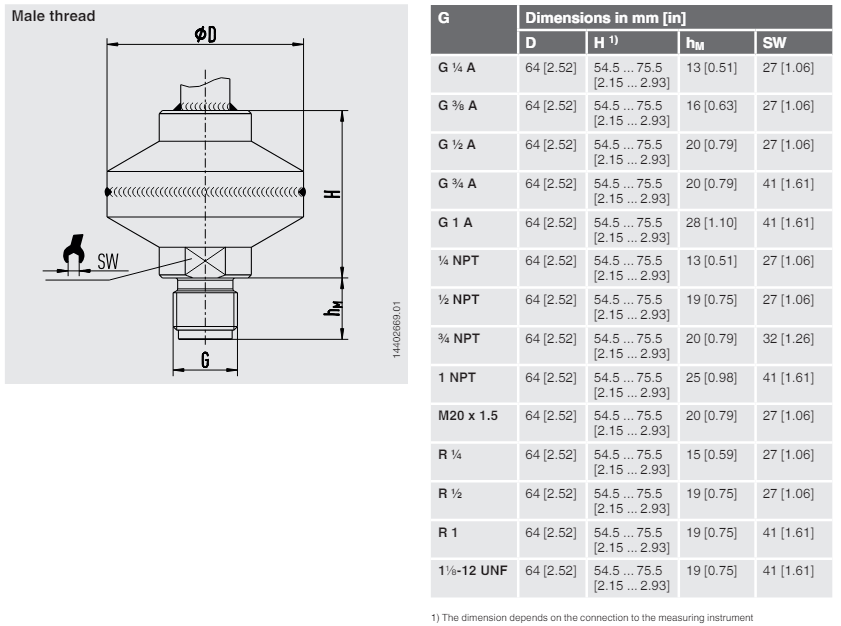

Эффективный диаметр диафрагмы MB 40 мм

Диаграмма давления температуры

Эффективный диаметр диафрагмы MB 29 мм

Диаграмма давления температуры

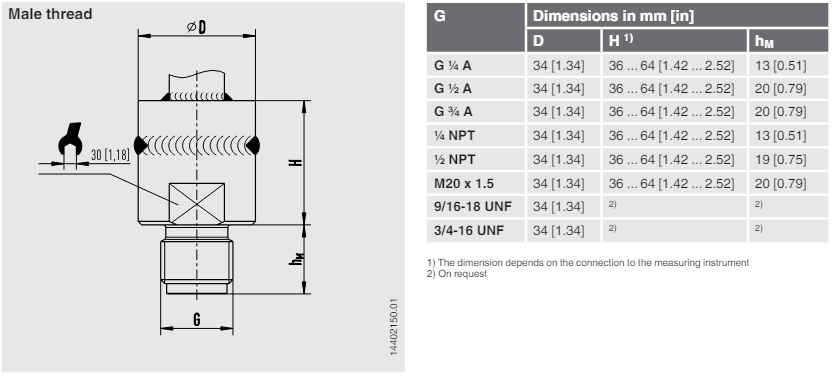

Эффективный диаметр диафрагмы MB 22 мм

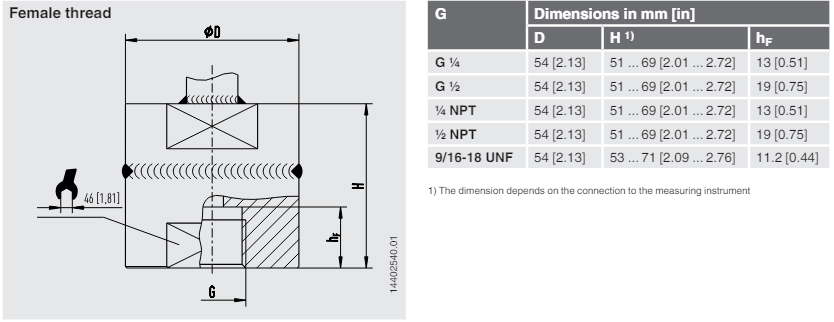

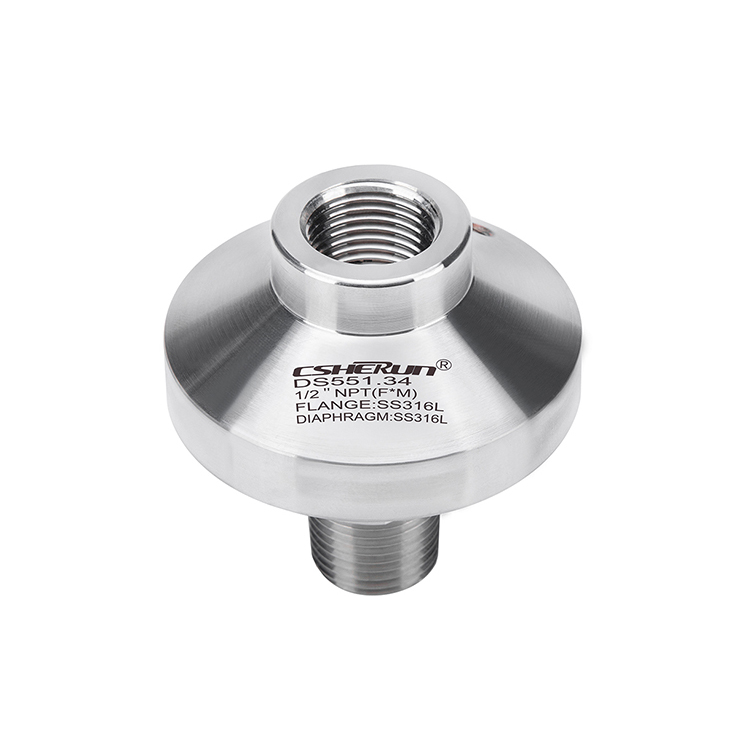

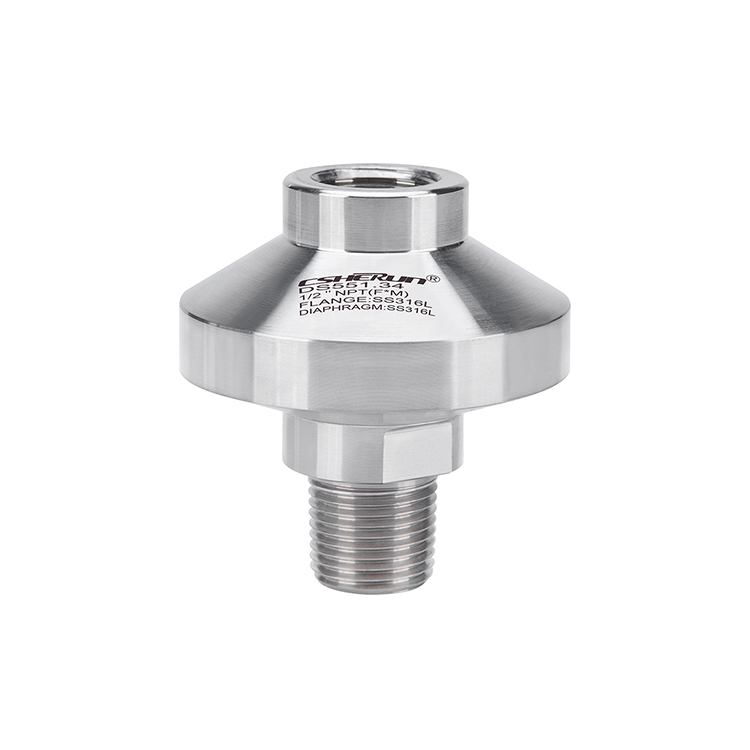

Уплотнение диафрагмы, модель DS551.34

Эффективный диаметр диафрагмы MB 52 мм

Уплотнение диафрагмы, модель DS551 .34

Эффективный диаметр диафрагмы MB 40 мм

Уплотнение диафрагмы, модель DS551.34

Эффективный диаметр диафрагмы MB 29 мм

Уплотнение диафрагмы, модель DS551 .34

Эффективный диаметр диафрагмы MB 22 мм

Уплотнение диафрагмы:

Модель уплотнения диафрагмы / подключение процесса (стандарт соединения процесса, резьба, номинальное рейтинг давления) / Материал (верхняя часть тела, диафрагма, нижняя часть тела) / подключение к промывке (винт подключения) / соединение с измерением прибора / уровня чистоты смачиваемых деталей / Происхождение смачиваемых деталей / сертификатов

Система уплотнения диафрагмы:
