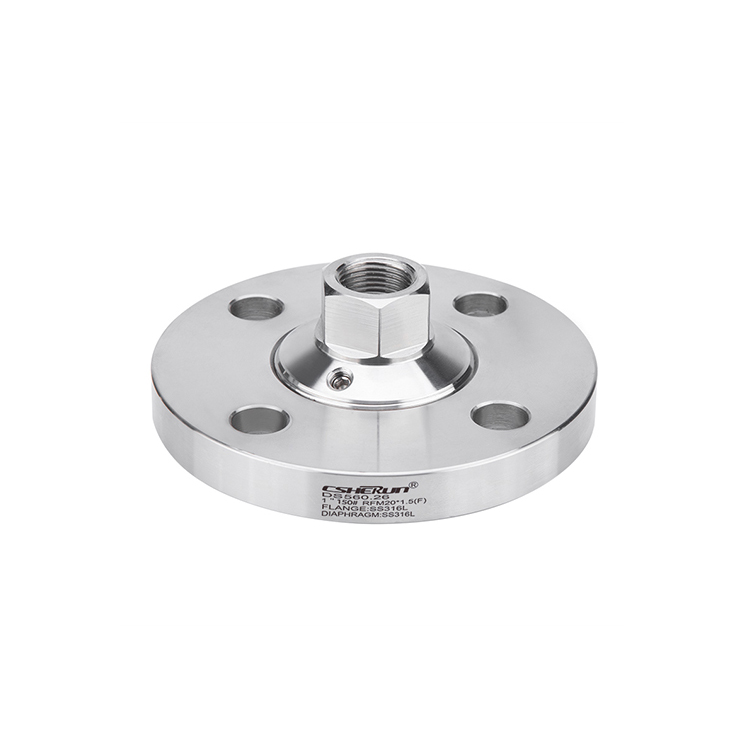

Уплотнение диафрагмы с фланцевым соединением

Приложения

● Агрессивные, очень вязкие, кристаллизирующие или горячие носители

● Процесс индустрии

● Соединения с небольшим фланцевым процессом

Специальные функции

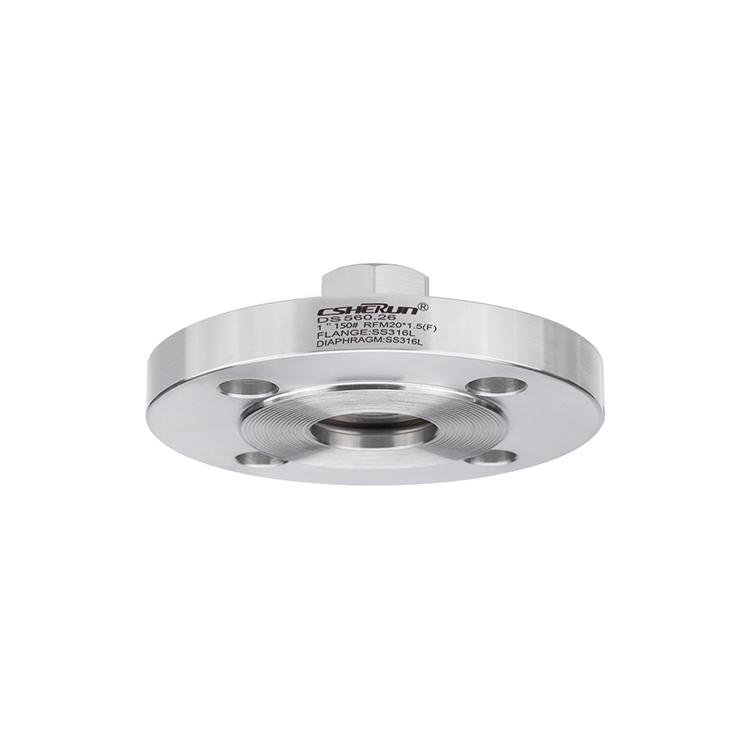

● Фланец с внутренней сварной диафрагмой

● Компактный дизайн

Спецификации

Процесс соединения, фланце

Дальнейшие фланцы и опции по запросу

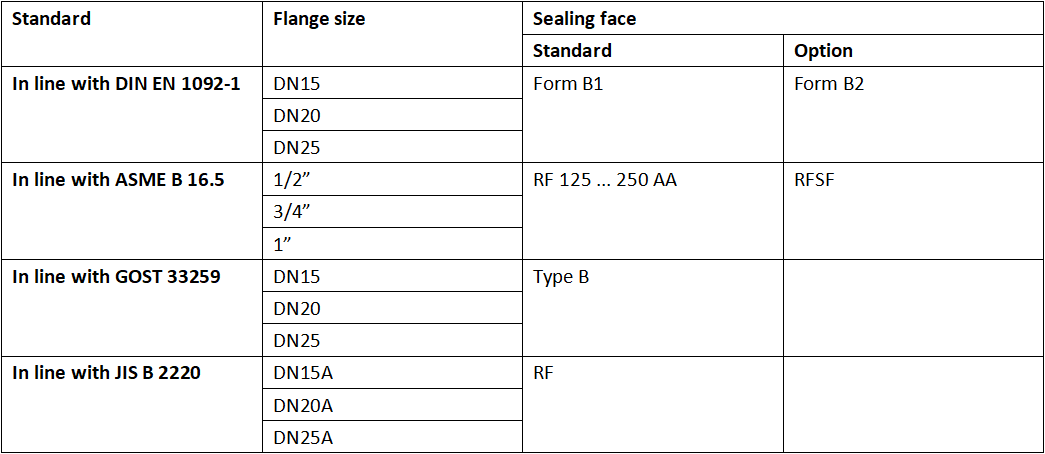

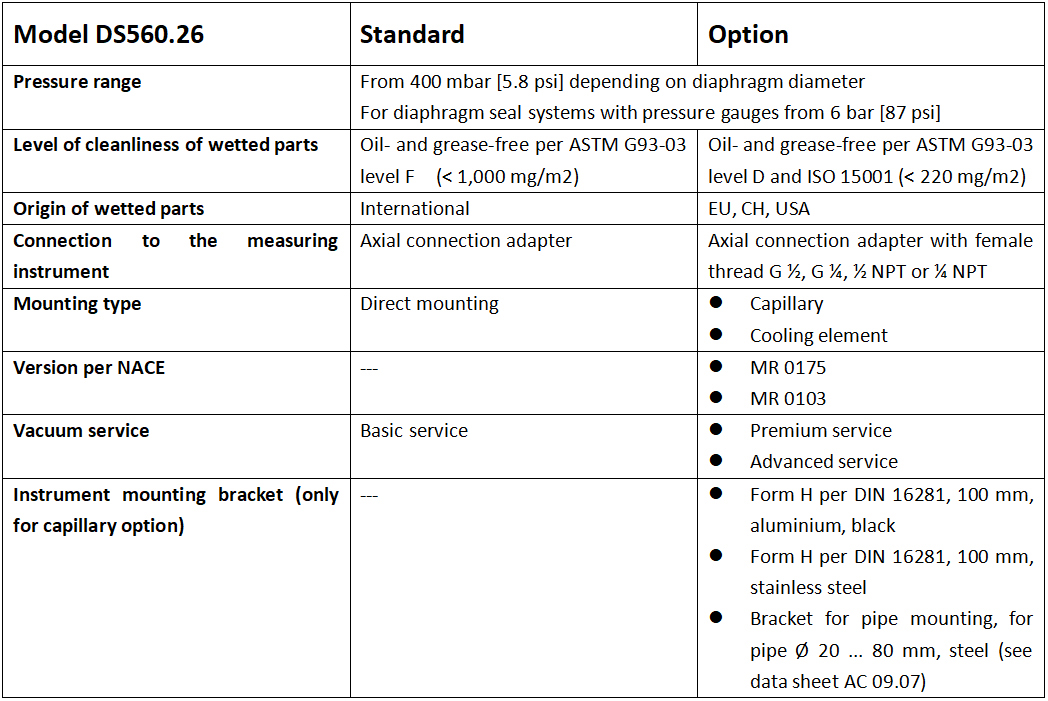

Материальные комбинации

1) Максимальная допустимая температура процесса системы уплотнения диафрагмы ограничена методом соединения, системой заполнения жидкости и измерительным прибором.

Дальнейшие комбинации материалов для специальных температур процесса по запросу

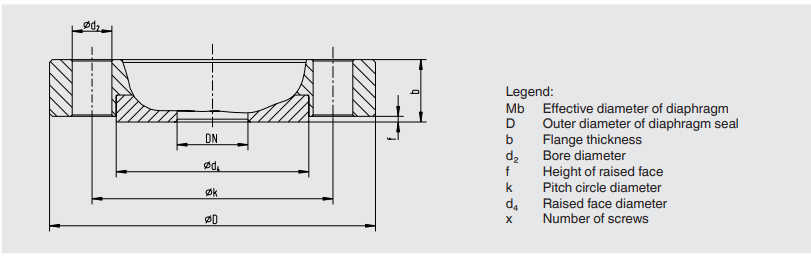

Размеры в мм [в]

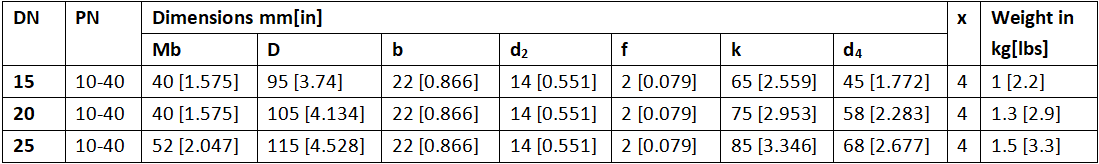

Фландж-соединение в соответствии с DIN EN 1092-1, форма B1

Дальнейшие измерения и более высокое номинальное давление по запросу

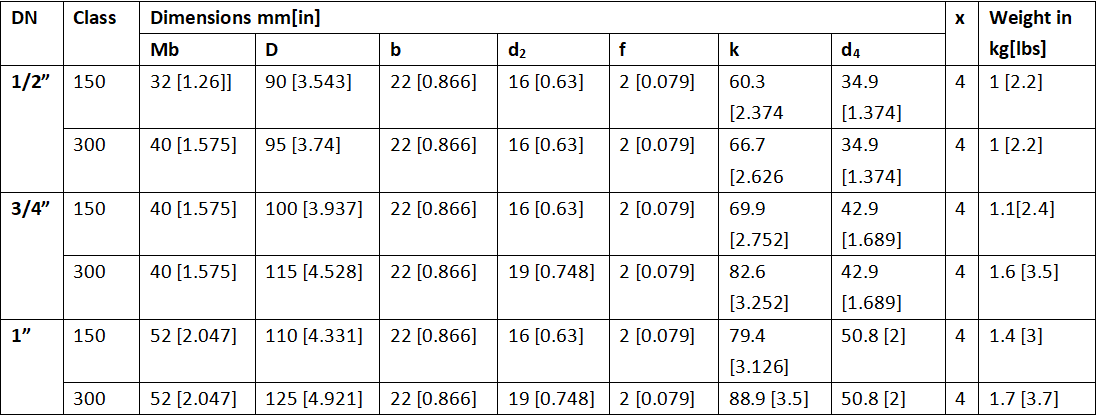

Фланец подключение на ASME B 16.5, RF 125 ... 250 AA

Дальнейшие измерения и более высокое номинальное давление по запросу

Подключение к фланце в соответствии с GOST 33259, тип B

Дальнейшие измерения и более высокое номинальное давление по запросу

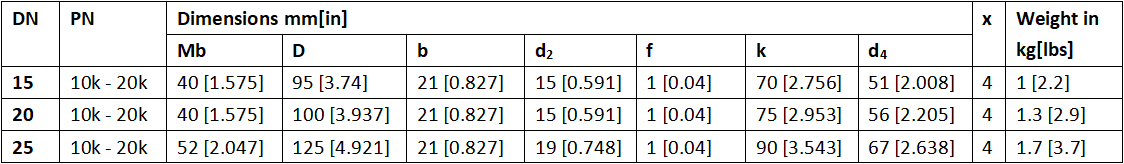

Flange Connection на JIS B 2220

Дальнейшие измерения и более высокое номинальное давление по запросу

Уплотнение диафрагмы:

Модель / подключение к уплотнению диафрагмы / соединение процесса (стандартный, размер фланца, номинальное давление, герметизационная поверхность) / материалы (верхняя часть уплотнения диафрагмы, вставка с поднятой поверхностью, диафрагма) / Уровень чистоты смачиваемых деталей / происхождение смачиваемых деталей / версии на снятие / соединение с измерительным прибором / сертификатами

Система уплотнения диафрагмы:

Модель прибора для уплотнения диафрагмы / модель измерения давления (на лист данных) / монтаж (прямое монтаж, охлаждающий элемент, капилляр) / Материалы (верхняя часть уплотнения диафрагмы, поднятая вставка лица, диафрагма) / мин. и макс. процесс температуры / мин. и макс. Температура окружающей среды / вакуумная служба / системная заполнение жидкости / сертификаты / разность высот / уровень чистоты смачиваемых деталей / происхождение смачиваемых деталей / версии на наражение / уплотнение диафрагмы для установки в зоне 0 / монтажного кронштейна / процесса прибора (стандартный, размер фланца, номинальное давление, герметизация)
